Leitfaden zur Aufbereitung von Wolframerz: Wolframit- vs. Scheelit-Verarbeitungsanlagen
Wolfram (W) ist ein hochstrategisches Metall, das für seinen unvergleichlichen Schmelzpunkt und seine extreme Härte bekannt ist. Es ist das Rückgrat der Luft- und Raumfahrt-, Verteidigungs- und Schwerindustrie. Die Gewinnung dieses wichtigen Metalls aus der Erde ist jedoch bekanntermaßen schwierig. Im Gegensatz zu Gold oder Kupfer, für die es oft standardisierte Gewinnungsmethoden gibt, erfordert der Aufbereitungsprozess von Wolframerz je nach der spezifischen Mineralogie der Lagerstätte sehr unterschiedliche Fließschemata.
In der Bergbauwelt kommt Wolfram hauptsächlich in zwei kommerziellen Formen vor: Wolframit (Eisen-Mangan-Wolframat) und Scheelit (Calciumwolframat). Wenn Sie ein Wolframit-Fließschema auf eine Scheelit-Lagerstätte anwenden, wird Ihre Anlage katastrophal versagen.
Als führender EPC-Auftragnehmer im Bereich der komplexen Mineralverarbeitung entwirft und baut OreSolution weltweit sowohl Wolframit-Aufbereitungsanlagen als auch Scheelit-Produktionslinien. Dieser ultimative technische Leitfaden erläutert die physikalischen Eigenschaften, Zerkleinerungsstrategien und die kritische Entscheidung zwischen Schwerkraftabscheidung und Schaumflotation für Wolframerze.
Die goldene Regel der Wolframverarbeitung lautet: „So früh wie möglich und so grob wie möglich gewinnen.“ Sowohl Wolframit als auch Scheelit sind unglaublich spröde. Wenn sie zu „Schlamm“ (feinem Schlamm) zermahlen werden, sinken die Ausbeuten drastisch. Ein gut konzipierter Brech- und Mahlkreislauf ist genauso wichtig wie die eigentliche Trennanlage.
Teil 1: Ihre Lagerstätte verstehen – Wolframit vs. Scheelit
Vor der Auswahl der Ausrüstung ist eine gründliche mineralogische Analyse unerlässlich. Die physikalischen und chemischen Unterschiede zwischen diesen beiden Mineralien bestimmen die gesamte Anlagenkonzeption.
Teil 2: Zerkleinerung – Der Kampf gegen Schlamm
Wolframmineralien sind extrem brüchig (spröde). Wenn eine Standard-Kugelmühle ohne ordnungsgemäße Klassifizierung verwendet wird, wird das Wolfram schnell zu ultrafeinen Partikeln (Schlämme, typischerweise -10 Mikrometer) zermahlen. Diese Schlämme lassen sich mit Schwerkraftverfahren wie Rütteltischen oder Jigs kaum zurückgewinnen.
Die Strategie „Mehrstufige Zerkleinerung, mehrstufige Rückgewinnung”
Um ein Übermahlen zu verhindern, wendet OreSolution eine spezielle Zerkleinerungsstrategie an:
- Stufenweise Zerkleinerung: Verwendung von Backenbrechern und Kegelbrechern, um das Erz schrittweise zu zerkleinern.
- Stabmühlen statt Kugelmühlen: Für die Primärzerkleinerung empfehlen wir dringend eine Stabmühle anstelle einer Kugelmühle. Stabmühlen zerkleinern durch eine „Linienkontakt”-Trommelbewegung, die eine viel gleichmäßigere Partikelgröße und deutlich weniger Schlamm erzeugt als die „Punktkontakt”-Bewegung einer Kugelmühle.
- Frühe Rückgewinnung: Unmittelbar nach der Stabmühle wird das grobe Material zu einer Sägezahnwellen-Jig-Anlage befördert, um grobes Wolfram abzufangen, bevor es weiter gemahlen werden kann.
Teil 3: Wolframit-Aufbereitung (Schwerkraft- und Magnetabscheidung)
Da Wolframit extrem schwer und schwach magnetisch ist, stützt sich das Wolframit-Verarbeitungsfließschema stark auf physikalische Trennung statt auf Chemikalien.
1. Vorzerkleinerung: Jigging zur groben Rückgewinnung
Nach dem Brechen und Sieben wird die grobe Fraktion (typischerweise 2 mm – 10 mm) in einen Jig-Separator gegeben. Die pulsierende Wassersäule trennt das schwere Wolframit (SG > 7) leicht von der leichteren Quarzgangart (SG ~ 2,6). In diesem Schritt können bis zu 50 % des gesamten Wolframs zu sehr geringen Betriebskosten zurückgewonnen werden.
2. Reinigung: Rütteltische für Feinteile
Die feinere Fraktion (-2 mm), die den Jig-Separator umgeht, wird zu einem hydraulischen Klassierer geleitet und dann auf eine Reihe von 6-S-Rütteltischen verteilt. Der Rütteltisch sorgt für eine hochpräzise Trennung der feinen Partikel und erzeugt ein hochwertiges Konzentrat, ein Mittelprodukt (das erneut gemahlen wird) und Abraum.
3. Reinigung: Trockene magnetische Trennung
Wolframitkonzentrate aus Jigs und Tischen sind selten rein; sie sind oft mit Kassiterit (Zinn) oder magnetischen Eisenerzen verunreinigt. Da Wolframit schwach magnetisch ist, trocknen wir das Konzentrat und führen es durch einen Dreischeiben-Magnetabscheider. Diese Maschine nutzt hochintensive Magnetfelder, um das Wolframit vom nichtmagnetischen Zinn und Siliziumdioxid zu trennen, wodurch ein hochwertiges Konzentrat in Handelsqualität (in der Regel > 65 % WO3) entsteht.
Teil 4: Aufbereitung von Scheelit (die Herausforderung der Flotation)
Im Gegensatz zu Wolframit ist Scheelit nicht magnetisch und oft fein in das Muttergestein eingebettet. Während grobes Scheelit mit Hilfe der Schwerkraft (Jigs/Tische) gewonnen werden kann, setzen die meisten modernen Scheelit-Verarbeitungsanlagen auf die Schaumflotation.
Die Scheelit-Flotation ist bekanntermaßen komplex, da Scheelit häufig zusammen mit calciumhaltigen Gangmineralien wie Calcit (CaCO3) und Fluorit (CaF2) vorkommt. Da Scheelit (CaWO4) dasselbe Calciumkation aufweist, können Standard-Sammler nicht ohne Weiteres zwischen ihnen unterscheiden.

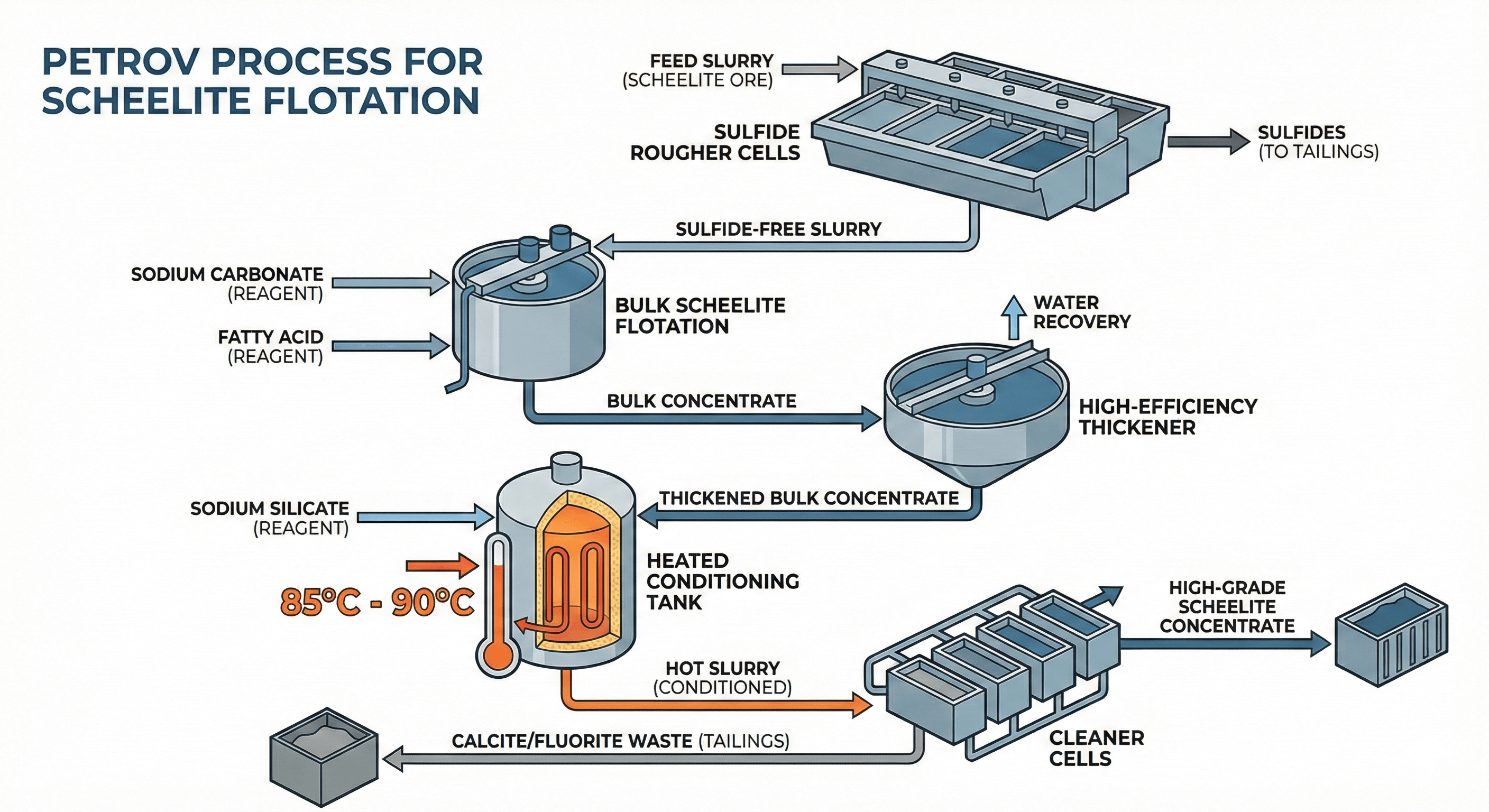

Das Petrov-Verfahren (Heizflotation)
Um das Problem der Calciumtrennung zu lösen, entwickelten Metallurgen den „Petrov-Prozess” (oder erhitzten Reinigungsprozess).
- Rohflotation (Raumtemperatur): Natriumcarbonat (Na2CO3) wird als pH-Modifikator und Dispergiermittel zugesetzt. Natriumsilikat (Wasserglas) wird zugesetzt, um Siliziumdioxid zu unterdrücken. Fettsäure-Sammler (wie Ölsäure) werden verwendet, um ein „Bulk-Konzentrat” zu flotieren, das Scheelit, Calcit und Fluorit enthält.
- Eindicken: Das Bulk-Konzentrat wird mit einem hocheffizienten Eindicker auf etwa 60 % Feststoffgehalt eingedickt.
- Erhitzen und Hochscherrühren: Der dickflüssigen Aufschlämmung wird eine große Menge Natriumsilikat zugesetzt, und die Mischung wird in einem speziellen Konditionierungstank 1 bis 2 Stunden lang auf 85 °C bis 90 °C erhitzt.
- Warum erhitzen? Die intensive Hitze und das Natriumsilikat „blenden“ (drücken) die Oberflächen von Calcit und Fluorit dauerhaft und entfernen so den Sammler. Der Sammlerfilm auf dem Scheelit bleibt jedoch stabil.
- Reinere Flotation: Die erhitzte Aufschlämmung wird verdünnt und zu reineren Flotationszellen geleitet. Nur das Scheelit schwimmt auf, während Calcit und Fluorit in den Abfällen zurückbleiben.
Teil 5: Polymetallische Wolframerze (Entfernung von Sulfiden)
Sowohl Wolframit- als auch Scheelit-Lagerstätten sind häufig mit Sulfidmineralien wie Pyrit, Molybdänit oder Bismutinit verunreinigt. Sulfide sind ein schwerwiegender Nachteil in Wolframkonzentraten.
Vor allen Wolfram-Schwerkraft- oder Flotationsschritten muss das Erz einer Sulfid-Massenflotation unterzogen werden. Mit Hilfe von Xanthate-Sammelmitteln werden alle Sulfide abgeschöpft (die oft als wertvolles Nebenprodukt verkauft werden können, wie z. B. Kupfer- oder Wismutkonzentrat). Die „Abgänge” aus diesem Sulfidkreislauf werden dann zum „Einsatzmaterial” für den Hauptwolframkreislauf.
FAQ: Fehlerbehebung in Wolframverarbeitungsanlagen
A: Dies ist das häufigste Problem bei der Scheelit-Flotation. Es bedeutet, dass Calcit oder Fluorit mit Ihrem Scheelit aufschwimmt. Sie müssen Ihre „Heizreinigung” (Petrov-Verfahren) optimieren. Stellen Sie sicher, dass die Temperatur konstant 85 °C+ erreicht, und überprüfen Sie Ihre Natriumsilikat-Dosierung. Wenn die Dosierung zu niedrig ist, wird das Calcit nicht unterdrückt.
A: Das ist möglich, wird jedoch dringend abgeraten, es sei denn, das Wolfram ist sehr fein verteilt. Eine Kugelmühle erzeugt deutlich mehr „Schlämme” (-10 Mikrometer) als eine Stabmühle. Da Wolframit auf der Schwerkrafttrennung basiert, geht jegliches zu Schlämmen gemahlene Wolfram in den Abfällen verloren, was die Gesamtausbeute Ihrer Anlage drastisch verringert.
A: Wolframit und Kassiterit kommen oft zusammen vor und haben sehr ähnliche spezifische Gewichte, was eine Schwerkrafttrennung (Tische/Jigs) unmöglich macht. Die Lösung ist eine trockene hochintensive magnetische Trennung. Wolframit ist schwach magnetisch und wird von den Magneten angezogen, während Kassiterit völlig unmagnetisch ist und durchläuft.
A: Bei einer gut konzipierten Wolframit-Schwerkraftanlage sind Rückgewinnungsraten von 75 % bis 80 % Standard. Bei komplexen Scheelit-Flotationsanlagen gilt eine Rückgewinnungsrate von 70 % bis 75 % bei gleichbleibend hoher Handelsqualität (65 % WO3) als ausgezeichnet.
Fazit: Auslegung auf Rentabilität
Die Wolframaufbereitung ist gnadenlos. Ein generisches Fließschema führt zu massiven Verlusten für den Abraumdamm oder zu einer so geringen Konzentratqualität, dass erhebliche Strafen für die Schmelzhütte anfallen. Unabhängig davon, ob Sie mit schwerem, magnetischem Wolframit oder komplexem, kalziumreichem Scheelit arbeiten, erfordert der Prozess chirurgische Präzision bei der Zerkleinerung und chemischen Kontrolle.
Bei OreSolution verlassen wir uns nicht auf Vermutungen. Unser EPC-Ansatz beginnt mit strengen metallurgischen Tests in unserem Labor, um Ihr spezifisches Erz zu verstehen. Von der Konzeption des optimalen Stabmühlen-Mahlkreislaufs bis zur Entwicklung von Hochtemperatur-Scheelit-Flotationssystemen liefern wir Wolframverarbeitungsanlagen, die die Ausbeute und Rentabilität maximieren.
Entwickeln Sie eine Wolframlagerstätte? Kontaktieren Sie OreSolution noch heute, um sich von unseren erfahrenen Metallurgen beraten zu lassen und mit der Planung Ihres Fließschemas zu beginnen.
