Kupferflotationsverfahren: Der ultimative Leitfaden zur Trennung von Kupfer, Blei und Zink
Angetrieben durch den weltweiten Übergang zu Elektrofahrzeugen (EVs), erneuerbaren Energienetzen und fortschrittlicher Elektronik entwickelt sich Kupfer rasch zum wichtigsten Metall des 21. Jahrhunderts. Die Bergbauindustrie steht jedoch vor einer großen Herausforderung: Leicht zu verarbeitende, hochwertige Kupfervorkommen sind weitgehend erschöpft. Heute sind Bergbauunternehmen gezwungen, tiefliegende, minderwertige polymetallische Erze abzubauen – komplexe Gesteine, in denen Kupfer (Chalkopyrit), Blei (Bleiglanz) und Zink (Sphalerit) eng mit großen Mengen an Eisenpyrit und Siliziumdioxid vermischt sind.
Die Trennung dieser Metalle in unterschiedliche, hochreine kommerzielle Konzentrate gilt als eine der schwierigsten technischen Herausforderungen in der Mineralverarbeitung. Wenn es nicht gelingt, das Zink vom Kupferkonzentrat zu trennen, drohen massive finanzielle Strafen durch die Schmelzhütte. Wenn das Blei zu stark gemahlen wird, verwandelt es sich in nicht wiedergewinnbaren Schlamm, wodurch Millionen von Dollar in den Absetzbecken verloren gehen.
Als weltweit führender EPC-Auftragnehmer (Engineering, Procurement and Construction) ist OreSolution auf die Konstruktion hocheffizienter Produktionslinien für die Kupfererzaufbereitung und Bleizink-Verarbeitungsanlagen spezialisiert. Dieser definitive Leitfaden entschlüsselt die komplexe Chemie, die Maschinen und die Fließscheinkonstruktion, die für eine erfolgreiche polymetallische Schaumflotation erforderlich sind.
Bei der polymetallischen Verarbeitung sind Gehalt und Ausbeute immer umgekehrt proportional. Das Streben nach einer Kupferausbeute von 95 % führt oft zu einem minderwertigen Konzentrat, das mit Blei und Zink verunreinigt ist. Die Kunst der Konstruktion einer Kupferflotationsanlage liegt darin, den genauen wirtschaftlichen „Sweet Spot” zu finden, der auf Ihren spezifischen Schmelzvertrag zugeschnitten ist.
Teil 1: Die Herausforderung der Mineralogie polymetallischer Erze
Bevor Sie sich für eine einzelne Flotationsmaschine entscheiden, müssen Sie die mikroskopische Beschaffenheit Ihres Erzes verstehen. In einer typischen Kupfer-Blei-Zink-Lagerstätte (Cu-Pb-Zn) sind die Mineralien wie Teile eines mikroskopischen Puzzles miteinander verbunden.
- Chalkopyrit (CuFeS2): Das primäre Kupfermineral. Es schwimmt leicht, ist jedoch häufig eng mit Eisenpyrit verbunden.
- Galena (PbS): Das primäre Bleimineral. Extrem schwer und spröde. Es neigt dazu, leicht zu stark gemahlen zu werden und sich in nicht wiedergewinnbaren Schlamm zu verwandeln, wenn der Mahlkreislauf schlecht ausgelegt ist.
- Sphalerit (ZnS): Das primäre Zinkmineral. Es lässt sich mit Standard-Sammelmitteln nicht gut schwimmen. Es muss mit Kupfersulfat (CuSO4) „aktiviert” werden, bevor es gewonnen werden kann.
- Pyrit (FeS2): Der Feind. Eisensulfid hat in diesem Zusammenhang keinen wirtschaftlichen Wert, verbraucht jedoch teure Reagenzien und verdünnt das Konzentrat, wenn es schwimmen gelassen wird.
Der gesamte Kupferflotationsprozess basiert auf der Manipulation der Oberflächenchemie dieser Mineralien, sodass sich Luftblasen selektiv an ein Mineral (z. B. Kupfer) anlagern, während die anderen (Blei, Zink und Pyrit) ignoriert werden.
Teil 2: Zerkleinerung – Die entscheidende Mahlstrategie
Die Flotation ist ein Oberflächenphänomen. Befindet sich ein Kupferpartikel noch in einem Quarzgestein, können die chemischen Reagenzien es nicht erreichen und die Luftblase kann es nicht anheben. Das Erz muss zerkleinert und gemahlen werden, bis die wertvollen Mineralien physikalisch vom Abraum getrennt sind (ein Zustand, der als „Befreiung” bezeichnet wird).
Das Risiko einer Übermahlung von Galenit
Der Standard-Zerkleinerungskreislauf beginnt mit einem Backenbrecher, gefolgt von einem Kegelbrecher, der das Gestein auf -12 mm zerkleinert. Dieses wird in eine Kugelmühle eingespeist, die in einem geschlossenen Kreislauf mit Hydrozyklonen arbeitet.
Hier liegt die Gefahr: Galena (Blei) ist sehr weich, während Quarz (Gange) hart ist. Wenn Sie das Erz lange genug mahlen, um den harten Quarz zu befreien, pulverisieren Sie das Galena zu ultrafeinem Schlamm (Schlick). Dieser Schlick umhüllt die Kupfer- und Zinkpartikel und ruiniert den gesamten Flotationsprozess.
Die technische Lösung von OreSolution: Wir setzen eine „Mahlen-Flotieren-Nachmahlen”-Strategie um. Wir führen eine grobe Vorvermahlung durch, um das leicht zugängliche Kupfer und Blei freizusetzen, flotieren es sofort aus und schicken dann die verbleibenden groben Rückstände zu einer Nachmahlmühle, um die hartnäckigeren, miteinander verbundenen Partikel freizusetzen.
Teil 3: Flowsheet-Design – sequentielle vs. Massenflotation
Wie trennen wir drei verschiedene wertvolle Metalle, nachdem das Erz als flüssige Aufschlämmung freigesetzt wurde? Metallurgen müssen sich zwischen zwei primären Fließschema-Architekturen entscheiden.
In modernen Blei-Zink-Trennanlagen, die komplexe Erze verarbeiten, ist die Massenflotation mit anschließender Cu-Pb-Trennung der gängigste und wirtschaftlichste Weg.
Teil 4: Flotationsreagenzien – Die chemische Symphonie
Man kann keine Flotationsmaschine kaufen und erwarten, dass sie Metalle auf magische Weise trennt. Die Maschine sorgt lediglich für die Vermischung und die Luftblasen; die eigentliche Sortierung übernehmen die Reagenzien.
Teil 5: Der Aufbau der Flotationszelle (Rougher, Cleaner, Scavenger)
Ein Kupferflotationsprozess ist niemals ein einstufiger Vorgang. Um handelsübliche Qualitäten zu erreichen, sind ganze Reihen spezialisierter Zellen erforderlich.
- Rougher-Zellen: Die erste Stufe. Das Ziel ist eine maximale Ausbeute. Wir wollen jedes mögliche Stück Kupfer/Blei herausholen, auch wenn dabei etwas Abraum mitkommt.
- Reinigerzellen: Das Konzentrat aus den Rauhzellen wird zu den Reinigern gepumpt. Das Ziel hier ist eine maximale Qualität. Wir lassen das Material erneut schwimmen, oft unter Zugabe weiterer Unterdrückungsmittel, um das Abfallgestein auszusortieren und die endgültige kommerzielle Qualität von 25 %+ Kupfer oder 50 %+ Zink zu erreichen.
- Scavenger-Zellen: Die Abfälle aus den Roughers erhalten eine letzte Chance. Scavenger verwenden aggressive Chemikaliendosierung, um alle wertvollen Mineralien aufzufangen, die entkommen sind. Das Konzentrat aus den Scavengern wird zurück zu den Roughers gepumpt, um einen weiteren Versuch zu starten.
Teil 6: Entwässerung und Abraummanagement
Die Flotation erfolgt in einer flüssigen Aufschlämmung (in der Regel 30 % Feststoffe). Schmelzwerke kaufen jedoch keinen nassen Schlamm. Wenn Ihr versandtes Konzentrat mehr als 8 % bis 10 % Feuchtigkeit enthält, zahlen Sie massive Versandkosten für Wasser, und die Schmelzwerke wenden Strafen für die „transportierbare Feuchtigkeitsgrenze“ (TML) an.
Die endgültigen Konzentrate (Cu, Pb und Zn einzeln) werden zunächst in einen hocheffizienten Eindicker gepumpt, der mithilfe von Schwerkraft und Flockungsmitteln die Feststoffdichte auf 60 % erhöht. Die eingedickte Aufschlämmung wird dann unter hohem Druck durch eine Platten- und Rahmenfilterpresse gepresst, wodurch das Wasser herausgedrückt wird und ein trockenes, stapelbares Pulver entsteht, das für den Export bereit ist.
FAQ: Fehlerbehebung bei polymetallischen Flotationsanlagen
A: Das bedeutet, dass Kupfer aus dem Kupferkreislauf „entweicht” und im Zinkkreislauf schwimmt. Dies ist in der Regel auf eine unzureichende Dosierung des Sammlers in den primären Kupfer-Roughern oder eine vorzeitige Aktivierung zurückzuführen. Überprüfen Sie Ihre pH-Werte; Kupfer schwimmt am besten bei einem pH-Wert von 8,5-9,5. Stellen Sie außerdem sicher, dass Ihre Mahlgröße das Kupfer aus dem Zink befreit.

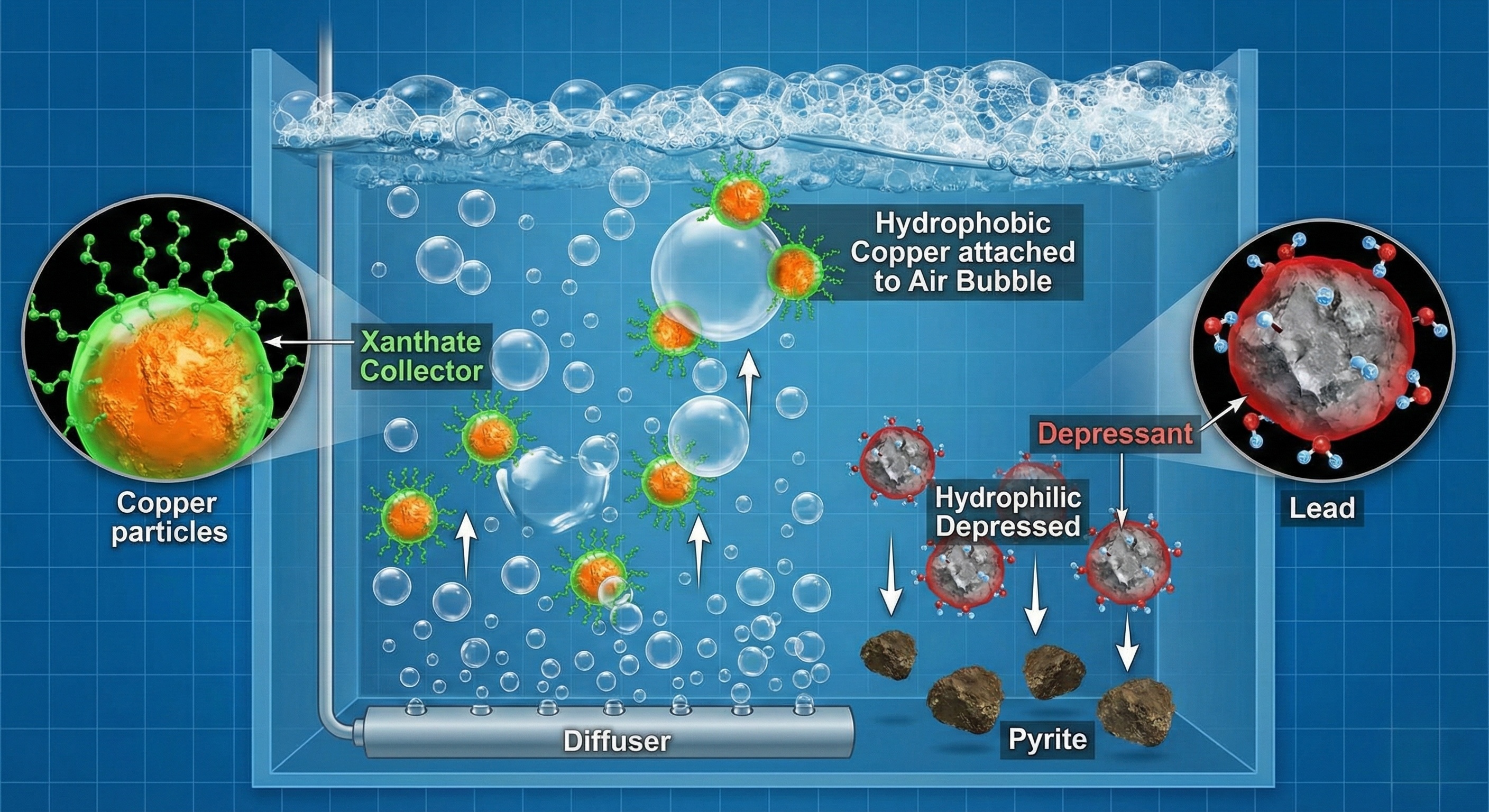

A: Dies ist der schwierigste Teil der Blei-Zink-Trennung. Die Standardmethode ist die „Dichromat-Methode”. Sie fügen dem Massenkonzentrat Natriumdichromat hinzu, um das Blei (Bleiglanz) stark zu unterdrücken, und lassen dann das Kupfer schwimmen. Wenn Umweltvorschriften Dichromat verbieten, wird eine Cyanid-Zink-Komplex-Methode verwendet, um Kupfer zu unterdrücken und Blei schwimmen zu lassen.
A: Pyrit schwimmt sehr leicht. Um dies zu verhindern (es zu senken), müssen Sie den pH-Wert mit Kalk streng kontrollieren. Pyrit wird bei einem pH-Wert von 10,5 bis 11,5 effektiv gesenkt. Wenn Ihre Kalkzufuhr ausfällt und der pH-Wert auf 8 sinkt, wird Pyrit Ihre Schaumrinnen sofort überfluten.
A: Luftgefüllte Flotationsmaschinen (wie die KYF/XCF-Serie) sind derzeit der Industriestandard für große moderne Anlagen. Sie verwenden ein externes Gebläse, um Luft in die Zelle zu drücken, anstatt sich auf das Laufrad zu verlassen, um Luft anzusaugen. Dies ermöglicht eine viel feinere Steuerung der Blasengröße und der Schaumtiefe, was zu höheren Qualitäten und einem geringeren Energieverbrauch führt.
Fazit: Der EPC-Vorteil bei Basismetallen
Bei der Planung einer Polymetallanlage für Kupfer, Blei und Zink geht es nicht darum, einzelne Brecher und Tanks zu kaufen, sondern ein hochsensibles, chemisch ausgewogenes Ökosystem zu entwickeln. Eine kleine Fehlkalkulation im Mahlkreislauf oder eine falsche Wahl der Depressionsstrategie kann einen potenziell lukrativen Erzkörper in ein finanzielles Desaster verwandeln.
Bei OreSolution mindern wir dieses Risiko. Von umfassenden metallurgischen Tests im Labormaßstab und der 3D-Anlagenplanung bis hin zur Herstellung der Ausrüstung und der endgültigen Inbetriebnahme sorgen unsere schlüsselfertigen EPC-Dienstleistungen dafür, dass Ihre Kupferflotationsanlage mit maximaler wirtschaftlicher Effizienz arbeitet.
Entwickeln Sie eine komplexe Grundmetalllagerstätte? Kontaktieren Sie OreSolution noch heute, um Ihre Erzmineralogie zu besprechen, und lassen Sie unsere Ingenieure Ihr optimales Fließschema entwerfen.
