重晶石処理プラント：掘削用・化学用グレード向け究極の選鉱ガイド
重晶石（硫酸バリウム、BaSO₄）は、重い非金属鉱物であり、いくつかの重要な世界産業を静かに支えています。 世界の重晶石生産量の80％以上は石油・ガス部門で消費される。微粉末に粉砕されると、掘削泥水中の高密度加重剤として機能し、高圧ガス層に遭遇した際の爆発的な「噴出事故」を防止する。掘削以外にも、高純度の真っ白な重晶石は塗料、プラスチック、医療（バリウムミール）産業において極めて貴重な充填剤である。
重晶石処理プラントにおける核心的な課題は、採掘直後の原鉱（ROM）が商業仕様を満たすことが稀である点だ。石英・方解石・頁岩などの軽質脈石鉱物と共生しているか、酸化鉄や方鉛鉱などの着色剤で汚染されている場合が多い。 重晶石選鉱プロセスの目標は単純ながら要求が厳しい：比重（SG）をAPI（米国石油協会）規格の4.1または4.2まで高めるか、化学グレード向けに化学純度をBaSO₄ 95%超まで向上させることである。
世界有数のEPC（設計・調達・建設）請負業者であるOreSolutionは、高効率な重晶石選鉱生産ラインの設計・据付を実施しています。本包括的エンジニアリングガイドでは、あらゆる重晶石鉱床からの回収率と収益性を最大化するために必要な物理的・化学的分離戦略を詳細に解説します。
力の優位性バライトの基本特性はその重量（比重4.5）です。一般的な廃石（石英/石灰岩）の比重が約2.6であるため、重力分離はバライトを濃縮する上で最も合理的かつ環境に優しく、コスト効率の高い方法です。複雑な浮選は、鉱石が極細粒である場合や、例外的な化学的純度が要求される場合にのみ必要となります。
パート1：商業用重晶石グレードの理解
粉砕・分離回路を設計する前に、最終製品を定義する必要があります。重晶石の市場は主に2つのカテゴリーに区分され、それぞれ異なる処理要件を有します。
第2部：粉砕 - 重要な破砕戦略
重晶石は極めて軟質（モース硬度3～3.5）で脆性（もろさ）が高い。過度の粉砕を施すと、瞬時に超微細な「スライム状」に粉砕される。最終掘削用重晶石は微粉末である必要があるが、分離*前*の過剰粉砕は重力回収をほぼ不可能にする。
OreSolutionの「粉砕を多めに、粉砕を少なめに」というアプローチ：
- 一次破砕：採掘直鉱石をジョークラッシャーに投入し粗破砕を行う。
- 二次破砕：円錐クラッシャーまたは微粉砕用ジョークラッシャーを使用し、重力選別に適した粒度（通常-15mm～-30mm）まで粉砕。
- 洗浄・脱泥：多くの重晶石鉱床には粘着性粘土が含まれる。粉砕鉱石を回転式スクラバーに通すことで粘土を除去し、スクリーンやジグの目詰まりを防止するとともに、即座に全体品位を向上させる。
第3部：重力分離 - 重晶石選鉱の核心

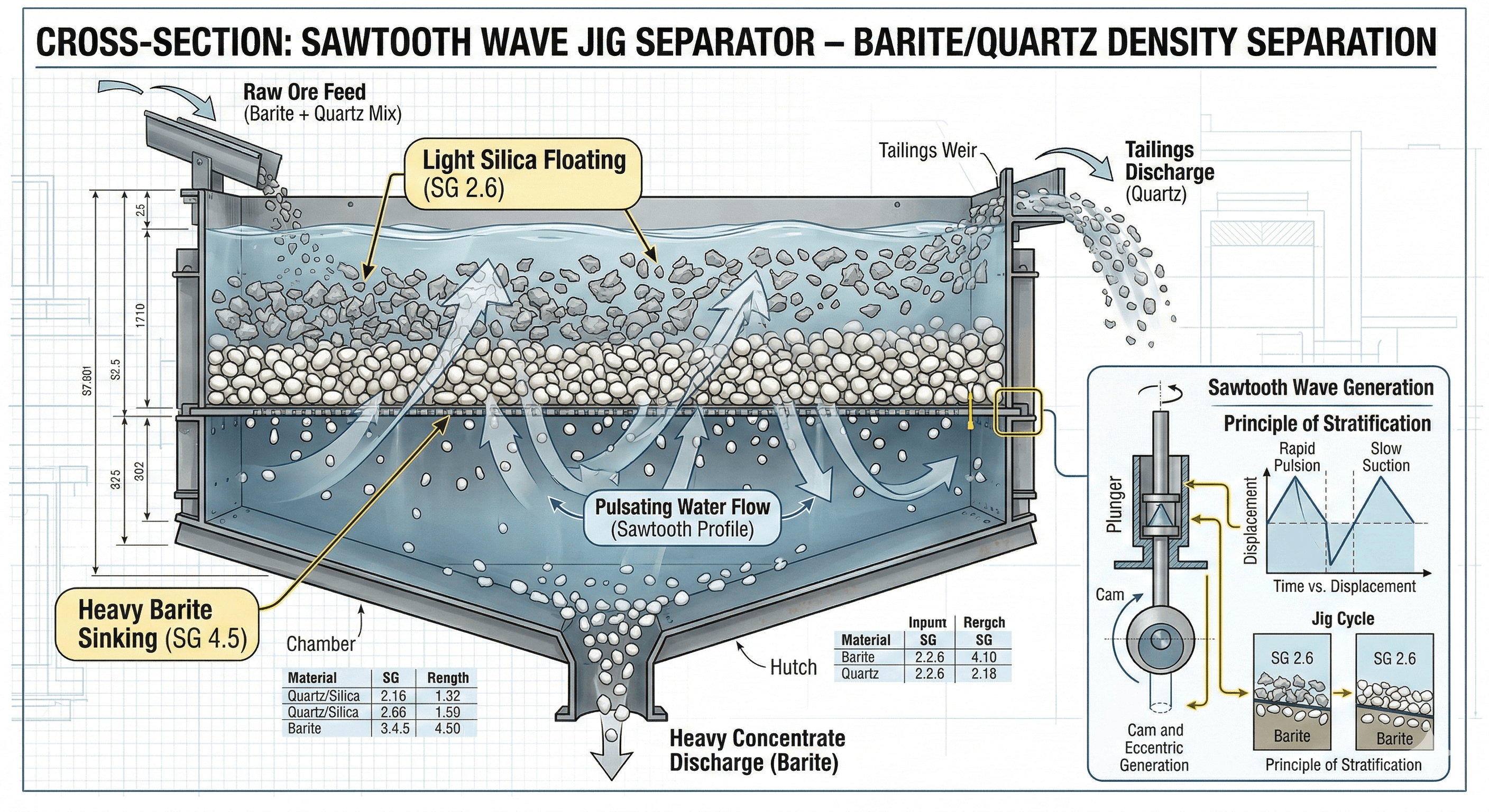

重晶石（比重約4.5）と脈石（比重約2.6）の大きな密度差を利用し、現代の重晶石処理プラントは多段重力分離に大きく依存している。
黄金律：重晶石結晶が大きく石英と明確に区別できる場合、単純な破砕・ジグ処理プラントでAPI掘削グレード重晶石を生産できることが多い。
第4部：重力選別では不十分な場合の重晶石浮選
重力選別が優先されるものの、特定の条件下では泡浮選が必須となる：
- バライトが廃石内に微細に分散（相互に絡み合った状態）しており、分離のために-200メッシュまで粉砕が必要である場合。
- 目標製品が高純度化学品級または塗料級（BaSO4 95%以上、高白色度）であり、重力選別だけでは安定して達成できない場合。
- 鉱石に付随する有価硫化鉱物（方鉛鉱/鉛や閃亜鉛鉱/亜鉛など）が含有され、これらを分離回収する必要がある場合。
浮選の化学的制御
重晶石の浮選には精密な化学的制御が必要であり、通常は空気注入式浮選機を利用する。
- コレクター：バライト表面を疎水化するために、脂肪酸（オレイン酸など）または石油系スルホン酸塩が一般的に使用される。
- 抑制剤：ケイ酸ナトリウム（水ガラス）は石英やケイ酸塩脈石を抑制するために不可欠である。方解石が存在する場合、専用の抑制剤を調製する必要がある。
- pH制御：炭酸ナトリウムを用いて、通常は弱アルカリ性環境（pH 8.5～9.5）で浮選を行う。
複合鉱石：重晶石鉱石に鉛（方鉛鉱）が含まれる場合、標準的な手順は連続浮選法である。まずキサンタン系コレクターで鉛を浮選しながら重晶石を抑制する。次に残渣を回収し、化学処理を脂肪酸に変更して重晶石を浮選する。
第5部：白色度向上 - 磁気分離と漂白
塗料級または医療級バライトの場合、物理的分離は工程の半分に過ぎない。製品は極めて白くなければならない。
- 磁気分離：酸化鉄（褐鉄鉱、赤鉄鉱）は重晶石を赤褐色に染めることが多い。乾燥した重晶石濃縮物を高強度乾式ロール磁気分離機に通すことで、これらの弱磁性不純物を効果的に除去し、瞬時に白度を向上させられる。
- 酸漂白：鉄汚染が結晶構造の深部に存在する場合は、硫酸または塩酸を用いた化学漂白が必要となる。これにより不溶性の鉄が可溶性塩類に変換され、洗浄で除去される。これは高付加価値グレード専用の高運用コストプロセスである。
第6部：脱水と最終調整
ジグ法または浮選法で生産された最終バライト濃縮物は湿潤状態である。掘削泥水には乾燥粉末が求められるため、脱水は必須工程である。
スラリーは高効率増粘装置で初期濃縮後、プレートフレームフィルタープレスまたは真空フィルターにかける。得られた濾過ケーキはロータリー乾燥機で乾燥される。最後に、掘削用途向けに乾燥バライトを微粉末（通常レイモンドミル使用）に粉砕し、袋詰めする。
FAQ：重晶石処理プラントのトラブルシューティング
A: ジグ性能の低下は通常、以下の2つの問題に起因します：1) 粒度調整不良。ジグは狭範囲の給鉱粒度（例：5-15mmまたは15-30mm）を必要とします。 大きな塊と微細な粉塵が混在した原料を供給すると、適切な層別化が行えません。ジグの前に振動スクリーンを設置してください。2) ストローク調整。鋸歯状波動ジグのストローク長と周波数が、鉱石の比重に適切に調整されていることを確認してください。
A: 重力分離（ジグ選鉱）で比重4.2に達しない場合、重晶石がより軽い珪酸塩と結合したままの状態です。「粉砕と浮選」戦略を実施する必要があります。ジグの中間分または尾鉱を（ボールミルを使用して）より細かく粉砕し、残留重晶石を遊離させた後、浮選回路またはシェーキングテーブルで処理してください。
A: 脂肪酸系コレクター（オレイン酸など）は強力ですが、特に冷水中で非常に安定性の高い粘着性泡を生成する傾向があります。選択性と泡の管理性を改善するには、スラリーを微加熱するか、ナトリウムケイ酸塩の投与量を最適化して脈石が完全に抑制されるようにするか、カスタマイズされた酸化パラフィン石鹸コレクターを使用してください。
結論：OreSolution EPCの優位性
収益性の高い重晶石処理プラントの設計には、設備投資（CAPEX）、運営コスト（OPEX）、APIや化学市場からの厳しい要求事項の微妙なバランスが求められます。単純な重力選鉱回路で十分な場合に高価な浮選に依存すると収益性が損なわれます。逆に、微細分散鉱石に対してジグ選鉱のみに依存すると、商業グレードの比重（SG）を生成できません。
OreSolutionでは、鉱石がフローシートを決定します。自社研究所での詳細な沈浮選試験・浮選試験の実施から、堅牢な鋸歯波ジグや先進的な浮選セルの製造まで、買い手が求める比重と純度を保証するターンキー式重晶石生産ラインを提供します。
掘削産業や化学産業向けの重晶石鉱床を開発中ですか？今すぐOreSolutionにご連絡ください。当社のシニアプロセスエンジニアがご相談に応じ、最適な選鉱プラントを設計いたします。
